Magnetische Peilgeräte
Die Funktionsweise von Magnetpeilgeräten

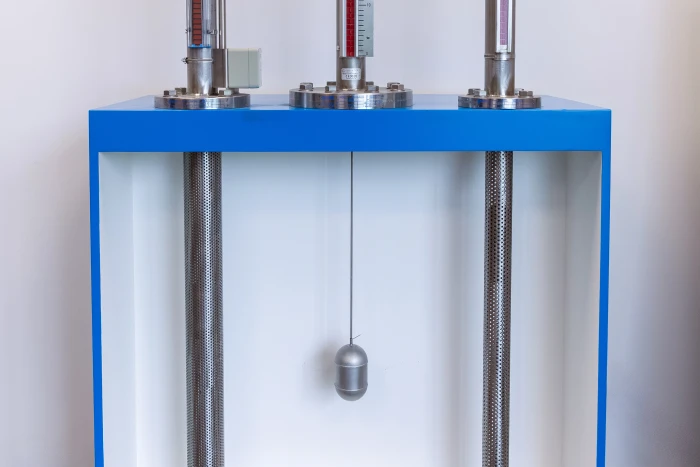

Magnetische Füllstandsmessgeräte arbeiten nach dem Prinzip der kommunizierenden Röhren; der Füllstand im Messrohr entspricht daher dem Füllstand im Tank. Im Messrohr befindet sich ein Schwimmer, in dem ein Ringmagnet eingeschlossen ist. Da der Schwimmer auf dem Medium schwimmt, zeigt die Position des Ringmagneten über die Lamellen an der Außenseite des Messrohrs den Flüssigkeitsstand an.
Der Schwimmer im Messrohr ist standardmäßig völlig drucklos und verfügt über keine magnetische oder mechanische Führung. Dadurch ist dieser Schwimmer sicherer als Schwimmer, die vorab mit Gas unter Druck gesetzt werden. Falls dies aufgrund des Drucks und der Dichte erforderlich ist, kann Hadro den Schwimmer für Sie mit einem Vordruck ausstatten.
Anhand der unten aufgeführten Prozessdaten lässt sich ganz einfach ein Schwimmer auswählen, der auf dem Medium schwimmt.
- Mittel
- Spezifisches Gewicht
- Arbeitsbelastung
- Temperatur
Materialien der Pegelmesser und Sonderausführungen
Neben den Standardausführungen können auch Sonderausführungen angefertigt werden. Dazu gehören beispielsweise Geräte mit einer Beschichtung (verkleidung), wie zum Beispiel:
- E-CTFE, PFA oder ETFA;
- mit Dampfmantel ausgestattet;
- Geräte aus Kunststoff oder aus Hastelloy, Monel, Titan oder 6Mo.
Für weitere Informationen wenden Sie sich bitte an unsere technischen Berater.
Die Lamellen in einem magnetischen Pegelmesser
Jede Lamelle in der Messschiene ist mit einem eingebauten Permanentmagneten ausgestattet, sodass das Gerät unempfindlich gegenüber Stößen, Vibrationen und hohen Temperaturen ist. Auch eine feuchte und/oder aggressive Umgebung stellt für unsere Magnet-Füllstandsmesser kein Problem dar.
Der Magnet-Füllstandsmesser ist mit Lamellen aus Kunststoff oder Edelstahl erhältlich. Die Lamellen können in ein Gehäuse aus Kunststoff, Aluminium oder Edelstahl eingebaut werden.
Da die Lamellen auf der einen Seite weiß und auf der anderen Seite rot sind, ist der Flüssigkeitsstand auch aus größerer Entfernung sehr deutlich und leicht abzulesen. Auch an dunklen Orten.
Mit den mitgelieferten „Modelle“ können Sie eventuelle Grenzwerte für den von Ihnen gewünschten Füllstand einfach einstellen.

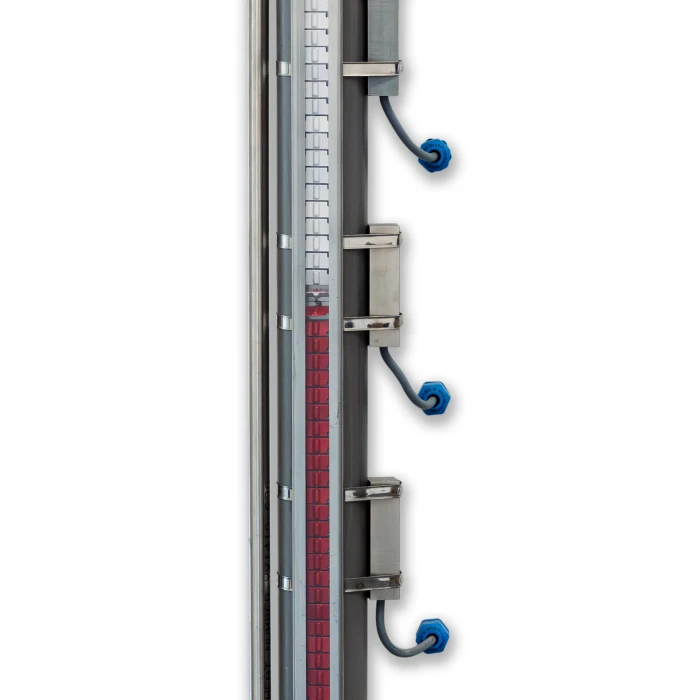

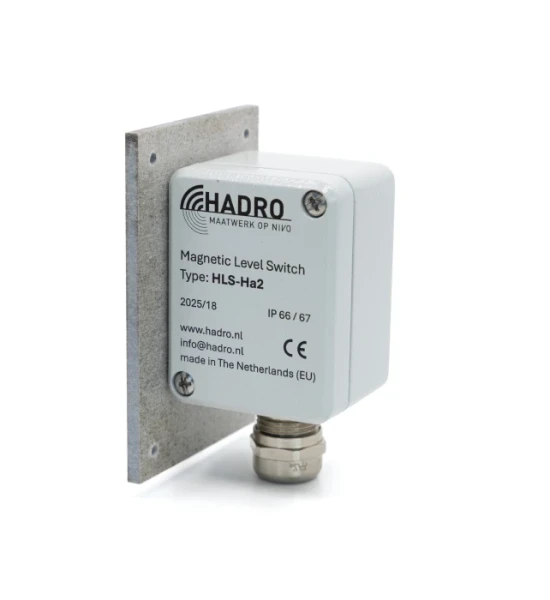

Mithilfe von Magnetschaltern lässt sich ein Ausgangssignal erzeugen. Mit mehreren Schaltern ist es möglich, eine Pumpensteuerung (Pumpe ein/aus) zu realisieren oder einen Hoch-/Tiefalarm einzurichten.

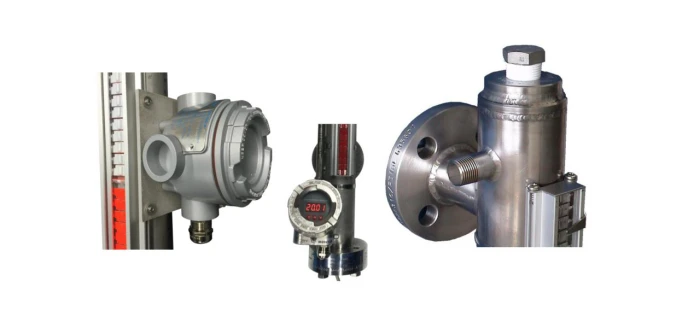

Neben oder statt der Schalter kann auch ein Messumformer installiert werden; dieser Messumformer liefert ein Ausgangssignal von 4–20 mA.
Magnetische Füllstandsmessgeräte eignen sich zudem zur Anzeige der Trennlinie (Grenzfläche) zwischen zwei verschiedenen Flüssigkeiten in einem Tank.
Unsere Geräte sind neben der PED auch von LR (Lloyd’s Register) und BV (Bureau Veritas) für die Schifffahrt zugelassen.

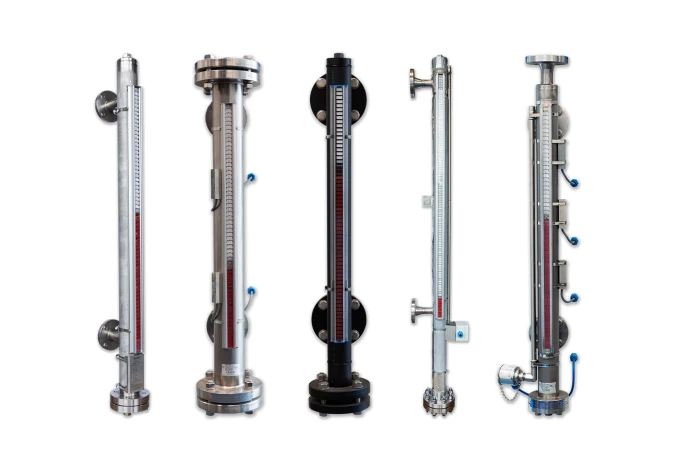

Modelle von magnetischen Peilgeräten
Um allen Wünschen gerecht zu werden, sind verschiedene Modelle , nämlich:
- Modell D
- Modell F
- Modell M
- Modell R
- Modell L
Magnetisches Peilgerät, Modell D
Mit zwei oder mehr Prozessanschlüssen zur seitlichen Montage an einem Tank. Diese Ausführung eignet sich für sehr viele verschiedene Anwendungen, z. B. Kondensatbehälter.
Magnetisches Peilgerät, Modell F
Mit einem Prozessanschluss an der Unterseite. Diese Ausführung eignet sich für die Montage an einem Tank. Diese Ausführung wird häufig bei unterirdischen Lagertanks eingesetzt.
Magnetisches Peilgerät, Modell M
Mit zwei oder mehr Prozessanschlüssen für die seitliche Montage an einem Tank. Die Konstruktion eignet sich hervorragend für verdunstende Flüssigkeiten.
Magnetisches Peilgerät, Modell R
Mit zwei Prozessanschlüssen an den Enden eignet sich diese Ausführung für den Einbau zwischen zwei Rohrleitungen.
Magnetisches Peilgerät, Modell L
Mit einem Prozessanschluss zur Montage an der Seite eines Pufferbehälters. Diese Ausführung wird häufig an Bord von Schiffen für Tagestanks eingesetzt.
Die Vorteile der Magnet-Pegelmesser von Hadro im Überblick:
- Standardmäßiges druckloses Schwimmersystem
- Schwimmer ohne magnetische oder mechanische Führung
- Vollständig korrosionsbeständiges System
- Sehr günstiger Preis
- Kurze Lieferzeiten
- Die Messung ist unempfindlich gegenüber Druck, Vakuum, Temperatur, Schaumbildung und Viskosität
- Nahezu unempfindlich gegenüber Schwankungen der spezifischen Masse
- Dauerbeleuchtung ohne Hilfsenergie
- Kryogene Ausführung mit eisfreier Anzeige
- LRS- und BV-Zulassung für die Schifffahrt
- Einzigartiger Lamellenstreifen mit freiem Durchblick aus Kunststoff, Aluminium oder Edelstahl
- Erhältlich mit frei konfigurierbaren „Modelle“ und Schaltern
- Erhältlich mit Skaleneinteilung (in mm, cm, % oder Liter)
- Keine „Durchlichtbeleuchtung“ erforderlich
- Exzentrischer Ablass, daher keine Blockierung durch den Schwimmer
- Sichere, umweltfreundliche und wartungsfreie Konstruktion
- Möglicherweise undichte Anzeige des Schwimmers
- Modelle Kundenspezifikation lieferbar
- Sie sprechen direkt mit dem Hersteller, es entstehen keine Übertragungsfehler
